Launch X431 PAD V 診断ツール SmartBox 3.0 付き：オンラインコーディングプログラミング Launch GIII X-Prog 3

Launch X431 PAD V 5 自動車診断ツールは、コーディングとプログラミングをサポートしています。

Launch X431 PAD V 5 のハイライト:

1. グローバルバージョン、IP制限なし
2. 1 年間のオンライン無料アップデート。1 年後、399 ドル/年の費用がかかります
4. WiFi経由でのリアルタイムのリモート診断機能
5. 商用車と乗用車の診断をサポート、J2534、CAN FD、DoIP をサポート
6. 8 コア 2GHz CPU、4G RAM、64G メモリ、10.1 インチフルフィット、日光下で読み取り可能な画面（Gorilla Glass）および IP65 保護。
7. サポートされている特殊機能: イモビライザー/キー、インジェクター、ブレーキブリードのリセット、TPMS のリセット、電子スロットルの再学習、DPF のリセット、SAS のリセット、オイルのリセット、ブレーキのリセット、BMS のリセット
8. 多言語: 英語、イタリア語、ドイツ語、フランス語、スペイン語、ポルトガル語、ポーランド語、オランダ語、ギリシャ語、デンマーク語、フィンランド語、スウェーデン語、ルーマニア語、チェコ語、ハンガリー語、日本語、ロシア語、トルコ語、アラビア語、韓国語、ペルシア語、中国語
9. 2020 年までのオンラインプログラミング: BMW、Mercedes、VW、Audi、Seat、Skoda、Porsche、Nissan、Infiniti、Subaru

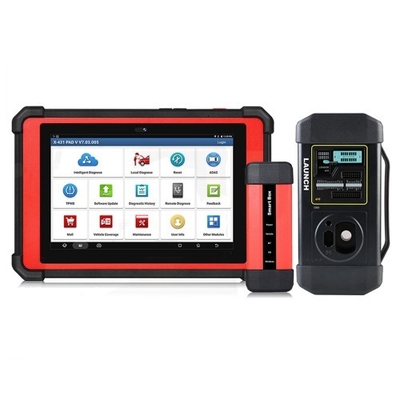

10. 1 個無料プレゼントLaunch GIII X-Prog 3イモビライザーとキープログラミング機能用。

注意:
1. 現在、24V 大型トラックはサポートされていません。
2. オンラインプログラミング機能は、米国とスペインでは実行できません。

説明:

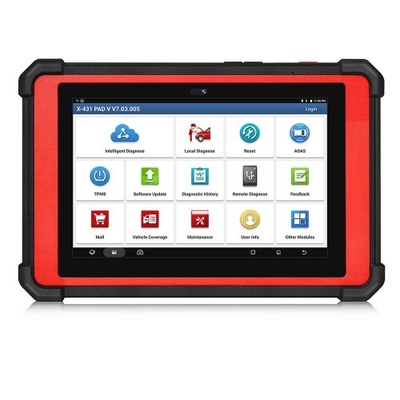

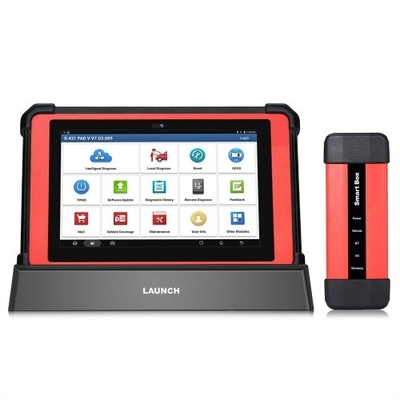

Launch X431 PAD V 5 は、Android 7.1 システムをベースにした Launch の最新のハイエンドカー包括診断スキャンツールです。これは、大規模な車種カバレッジ、強力な機能、多数の特殊機能、正確なテストデータなど、Launch の自動車故障診断技術における多くの利点を継承しています。新しい高度な Smartbox 3.0 を使用すると、X-431 PAD V は、1 つのドングルで乗用車と大型車（ソフトウェアとアダプターはオプション）を診断できます。さらに、X-431 PAD V を市場で最も強力なスキャンツールの 1 つにするために、J2534 アダプターも内蔵しています。X-431 PAD V は、オシロスコープ、センサー、内視鏡、マルチメーター、バッテリー検出などの Launch の拡張モジュールアプリケーションもサポートしています。

その操作はより簡単で直感的で、最も重要なヨーロッパ、アジア、アメリカの自動車メーカーとともに、LAUNCH 診断ソフトウェアの可能性を最大限に活かした「フル」車両ブランド（80 以上のブランド）のパッケージが含まれています。PAD V は J2534 および ISO22900 (Pass Thru) 通信プロトコルと互換性があり、この方法でメーカーの Web サイトに接続して、他の多くの機能の中でもプログラミングを実行できます。

Launch X431 PAD V の利点は何ですか?

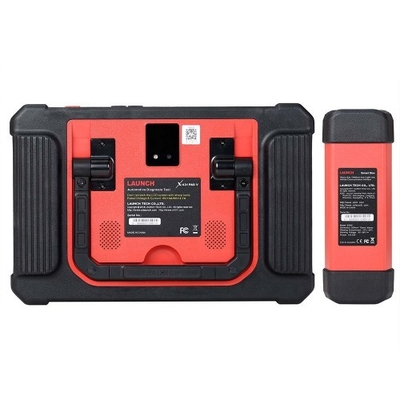

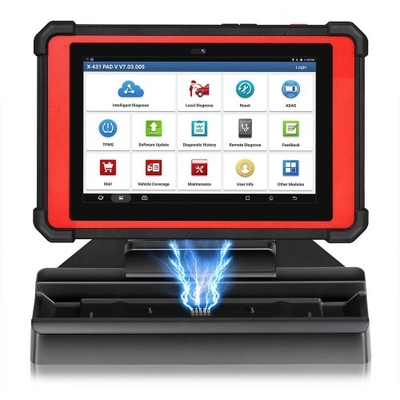

充電ベース、フロント/リアカメラ、非 OBD コネクタ、10.1 インチの大型タッチスクリーンを備えています。バッテリーはリチウムで、8 時間以上集中的に作業でき、背面に 180 度調整可能なハンドルがあり、3 つの位置で吊り下げ、ステアリングホイールサポートとして使用し、標準を輸送できます。PADV は保護等級 IP65 で製造されており、飛沫、衝撃、ほこりから保護します。

PAD V は、乗用車、商用車、産業用車両の診断が可能で、DoIP 通信プロトコル、新しい CAN ネットワーク FD および J2534 および ISO22900 (Pass Thru) と互換性があり、後者を使用すると、メーカーの Web サイトに接続して、他の多くの機能の中でもプログラミングを行うことができます。また、Advanced Driving Assistance System (ADAS) を搭載した車両用の SW が含まれており、静的キャリブレーションアクセサリ X-431 ADAS Pro と互換性があります。

PRO 1 および 3 モデルとの主な違いは、4 チャネルオシロスコープ、バッテリーテスター、内視鏡、センサーシミュレーターなどのさまざまなオプションアクセサリを取り付けることができることです。インターネット接続は、技術的な速報の送信、遠隔診断、オンライン技術情報 (Data LAUNCH)、自動更新、ワークショップ間のヘルプ (協力リモート) のための他の LAUNCH 機器との通信など、無限の数のサービスを提供するために完全です。golo テレマティックデバイスと互換性があります。

Launch X431 PAD V 5 の特徴:

1. Android 7.1 カスタマイズシステム、Qualcomm 8 コアプロセッサ、10.1 インチ静電容量式タッチスクリーン、QC3.0 高速充電をサポート。
2. 2.4GHz&5GHz デュアルバンド Wi-Fi、伝送速度は前世代よりも高速です。
3. カメラ: フロント、8 メガピクセル; リア、13 メガピクセル、I/M レディネスステータスの表示
4. 第 5 世代 Wi-Fi テクノロジー、理論的には、伝送速度は前世代の 4 倍です
5. 幅広い車種カバレッジ、強力な診断機能（インテリジェント診断、リモート診断、DTC の読み取り、DTC のクリア、データストリームの読み取り、作動テスト）、正確な診断データ、豊富な特殊機能;
6. 新しい工業デザイン、製品の四隅にソフトラバーシースを採用し、衝突を効果的に防止; ダンピングシャフト、ほぼ 180 度の自由調整; 吊り下げ、サポート、通常の 3 つのモードをサポート。

Launch X431 PAD V 5 の機能:

1. 包括的な診断: フルメイク、フルシステム、フル機能の迅速な診断、DTC の読み取り、DTC のクリア、データストリームの読み取り、作動テストなどをサポート。
2. インテリジェント診断: インテリジェント VIN 識別とクラウドベースの診断記録クエリをサポートし、診断をよりインテリジェントかつ効率的にします。
3. ローカル診断: ネットワークのない環境でインテリジェント診断が利用できない場合は、従来の診断を選択します。車両のメーカーとモデルを手動で選択して、車両検出を実行します。
4. リモート診断: デバイス間、デバイスとリモートデスクトップ間で、テキスト、画像、ファイルを通じてオンラインリアルタイム通信とリモート診断サービスをサポートし、低いネットワーク帯域幅とシステムリソース占有率を実現します。
5. 特殊機能: サービスランプのリセット、スロットル適応、ステアリング角度のリセット、ブレーキパッドのリセット、タイヤ空気圧のリセット、盗難防止マッチング、ABS ブリーディング、バッテリーマッチング、ギア学習、インジェクターコーディング、DPF 再生、サンルーフ初期化、ヘッドランプマッチング、サスペンションマッチング、AT マッチング、EGR 適応を含む合計 16 の特殊機能をサポート。
6. ソフトウェアアップグレード: オペレーティングシステム、クライアント側、車種ソフトウェア、ファームウェアのワンクリックアップグレードをサポート。
7. 診断フィードバック: 使用中に発生したモデルソフトウェアと機能のエラーについては、すぐにフィードバックを送信してください。LAUNCH はできるだけ早く対応します。
8. マイレポート: 包括的な診断レポート、リモート診断レポート、データストリーム再生を表示します。
9. ソフトウェア設定: マイコネクタ、診断コネクタ接続管理、コネクタアクティベーション、ファームウェア修復などを含みます。
10. 拡張モジュール: オシログラフ、センサー、バッテリーテスト、内視鏡、Wi-Fi プリンターなどをサポート。
11. データストリームの読み取り: さまざまなデータストリーム表示モードとユーザー定義の標準データストリームをサポート。
12. 従来の診断: ネットワークのない環境でインテリジェント診断が利用できない場合は、従来の診断を選択します。車両のメーカーとモデルを手動で選択して、車両検出を実行します。

Launch X431 PAD V 5 でサポートされている車両:

1. サポートされている乗用車:

1. オーストラリア: AUST Holden、AUST Ford
2. アジア: Toyota/Lexus、Honda/Acura、Mazda、Subaru、Nissan/Infiniti、Mitsubishi、Hyundai、Isuzu、Daihatsu、KIA、Daewoo、Suzuki、Proton、Ta ta、Mahindra、Ssangyong、Perodua、Maruti
3. ヨーロッパ: Audi、Mercedes/ Maybach、BMW/ MINI/ Rolls Royce、VW/ Bentley/ Bugatti、Opel/ Vauxhall、Peugeot、Citroen、Volvo、Sprinter、Renault/ Dacia、Fiat/ Romeo/Abarth/ Lancia、Rover、Landrover、Saab、Seat、Skoda、Smart、Maserati、Ferrari、Arston Martin、Porsche、Jaguar
4. 米国: USA Ford/ Lincoln、GM/ Buick/ Cadillac/ Chevrolet、Chrysler/ Dodge/ Jeep
5. 中国: Changcheng (Great Wall)、Geely、Qirui_TY (Cherry)、Futian、Changan、Changhe、Haifei ….etc.
7. その他: EOBD、デモ

サポートされている特殊機能:イモビライザー/キー、インジェクター、ブレーキブリードのリセット、TPMS のリセット、電子スロットルの再学習、DPF のリセット、SAS のリセット、オイルのリセット、ブレーキのリセット、BMS のリセット

2. サポートされている大型車:

ソフトウェアカバレッジ:
Nissan (ディーゼル)、Mitsubishi (ディーゼル)、USA Ford Diesel、Kenworth Astra、Benz Heavy Duty、Bosch Diesel、China Heavy Duty、Cummins Heavy Duty、DAF、Delphi Diesel、Denso Diesel、FAW Liberation、Foton Auman、FUSO、Hino、Hyundai Heavy Duty、Isuzu Heavy Duty、Iveco Heavy Duty、JAC Heavy Duty、Mack、MAN、OBD Heavy Duty、Scania、Shangchai Diesel、Volvo Heavy Duty、WP Diesel、Airbus、Allison Transmission Box、Ashok Rejlander、Bendix ABS、Caterpillar Heavy Duty、Chai Heavy Vehicle、Chaoyang Diesel、Construction Machinery、CREDO Heavy Vechicle、Detroit Engine、Dongfeng Commercial Vehicle、Dongfeng Yufeng、Doosan Engine、Freightliner Heavy Duty Truck、Full Diesel Diagnosis Software、Haldex ABS Heavy Duty、HD_ABS System、HD_GoldenDragon、HD_International
HD_Kinglong、HD_Maxxforce、HD_Ta ta、HD_Western_Star、Heavy Truck Presentation Software、IRISBUS HD、IRIZAR HD、NEOPLAN HD、Peter HD、Renault HD、SETRA HD、Stannic Bavin、Sterling HD、Sunlong Bus、Sunwin Bus、UD Trucks 2F Nissan Diesel、WABCO ABS、Yang Chai Engine

強力な特殊機能:コンポーネント交換、シリンダー圧縮テスト、インジェクターカットアウトテスト、DPF 再生、Bendix、Wabco、Allison からの ABS およびトランスミッションとの通信、Tech to Tech リモート通信機能。

拡張オプションモジュール:

1. オシロスコープと点火アナライザー
2. 内視鏡
3. バッテリーテスター
4. スコープボックス
5. センサーボックス: センサーテスターとシミュレーター + マルチメーター。
6. 静的キャリブレーションアクセサリ X-431 ADAS Pro。
7. DATA LAUNCH 技術情報。
8. オプションアクセサリ: スタビライザーおよび診断 MB 90 および MB 80 用の家具。

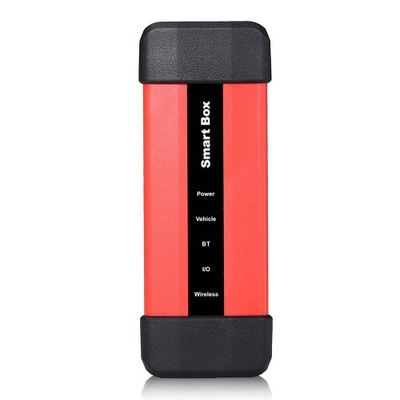

Smartbox 3.0-J2534 操作マニュアル

1. Smartbox3.0 の接続

Smartbox3.0 には USB ケーブルが付属しています。
Smartbox3.0 の一端は USB ケーブルに接続されています。USB ケーブルの 1 つのポートは Smartbox3.0 に接続されています。もう一方のポートは PC の USB ポートに接続されています。Smartbox3.0 のもう一方の端は OBD インターフェースバスに接続され、バスのもう一方のポートは OBD コネクタに接続されています。


Launch X431 PAD V 5 ソフトウェアパッケージとドライバーをインストールする方法は?

2.1 ソフトウェアパッケージのインストール手順
2.1.1 ソフトウェアパッケージのインストール手順
注意: インストール前に、PC ユーザーが管理者権限を持ち、Smartbox3.0 が PC に接続されていることを確認してください。
手順 1: 「SmartBox_3.0_Setup.exe」を開き、プロンプトに従ってインストールパスを選択します
手順 2: 「変更」をクリックしてインストールパスを選択し、次に「次へ」をクリックします



手順 3: インストールパスを確認したら、「次へ」をクリックします



手順 4: 「次へ」をクリックして、ドライバーのインストールを開始します。ドライバーをインストールする前に、デバイスを接続することをお勧めします。ソフトウェアは自動的にインストールされます。



手順 5: 「完了」をクリックします。ドライバーがインストールされました!


手順 6: もう一度「完了」をクリックします。ソフトウェアがインストールされました!


2.1.2 J2534 レジストリ情報の表示 (予約済み)
ソフトウェアをインストールすると、LAUNCH の J2534Dll に関する対応する登録情報をレジストリで確認できます。「実行」ウィンドウ (ショートカット「Windows+R」) を開き、コマンド「regedit」を入力します。以下に示すように:



レジストリに入り、次のパスに従って LAUNCH の J2534 DLL 登録情報を検索します: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



注: 64 ビットオペレーティングシステムが原因である可能性があります。登録情報を表示できない場合は、次のパスに従って検索できます:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
スクリーンショットを以下に示します:



Launch X431 PAD V 5 を更新する方法は?

「SmartBox_3.0_Setup」をインストールした後、Windows デスクトップで「SmartBox Tool 3.0」を実行します。

3.1 ファームウェアアップグレード機能
SmartBox 3.0 は、SmartBox Tool 3.0 を介してアップグレードできます。下位プログラムのアップグレードには「M7 アップグレード」、システムのアップグレードには「A7 アップグレード」を選択してください。「参照」をクリックしてアップグレードファイルを保存するパスを選択し、「アップグレード」をクリックします。
注: アップグレードが完了したら、ソフトウェアと SmartBox 3.0 を再起動します。バージョンを確認して、アップグレードが成功したかどうかを確認できます。

3.2 ログ表示機能
必要に応じて、「ログファイルの書き込み」または「ウィンドウ印刷情報」機能を有効にして、SmartBox 3.0 のテストステータスとプロセスを記録できます。ログファイルが大きすぎるためにソフトウェアエラーが発生しないように、必要がない場合は機能を有効にしないでください。ログファイルは、デフォルトでディスク C のルートディレクトリに保存されます。
手順: ソフトウェアインターフェースの左上隅にある「ログの表示」をクリックした後、「ログファイルの書き込み」オプションにチェックを入れることで、対応する J2534Log 情報を生成できます。以下に示すように:

注: 診断ソフトウェアを再起動してください!
注: ログ印刷機能を有効にすると、情報が蓄積されて書き込まれるため、ログファイルが非常に大きくなる可能性があります。開発やデバッグなど、必要な場合にこの機能を有効にしてください。その他の場合は、この機能オプションを勝手に有効にしないでください。
生成されたログファイル「J2534Log」のデフォルトの保存パスは次のとおりです: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt、以下に示すように:

また、一部のコンピューターシステムでは、ユーザーはこのフォルダーへの書き込み権限がないため、ログファイルの生成に失敗する場合があります。このフォルダーの権限を変更する必要があります (管理者権限が必要)。以下に示すように:

「ログ」フォルダーを右クリックし、「属性」オプションを選択して「セキュリティ」属性を見つけ、現在のユーザーを選択し、「編集」をクリックし、対応するユーザー名を再度選択し、権限列のすべての「許可」オプションにチェックを入れ (管理者権限が必要)、[OK] をクリックして戻ります。

Launch X431 PAD V 5 パラメータ

SmartBox 3.0 パラメータ:

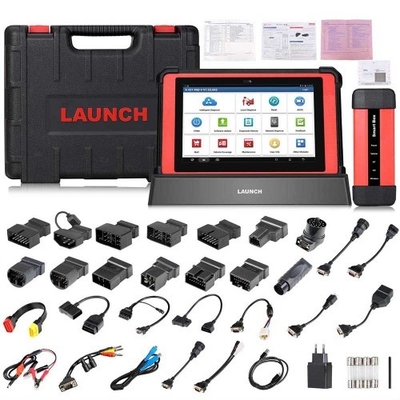

Launch X431 PAD V 5 パッケージリスト

1 x X-431 PAD V メインユニット
1 x X-431 PAD V 充電ドック
1 x Smartbox 3.0 診断コネクタ
1 x Micro USB ケーブル
1 x シガーライターケーブル
1 x 5V DC 出力電源アダプター
1 x バッテリークランプケーブル
1 x OBD II 延長ケーブル
1 x 非 16 ピンコネクタ変換ケーブル
1 x パスワード封筒

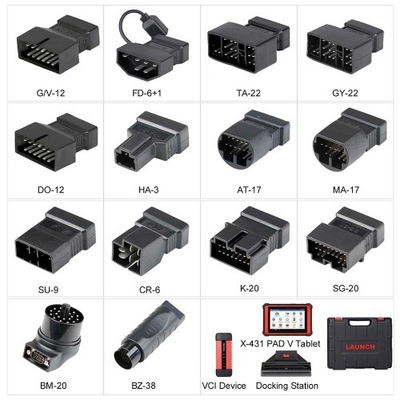

1 x 非 16 ピンコネクタセット


Launch XPROG -3 パッケージリスト:

• メインユニット
• 電源アダプター
• メイン診断ケーブル
• 第 4 世代データ収集ケーブル
• 第 4 世代 EEPROM データ収集ケーブル (ダッシュボードを分解せずに)
• BENCH モードケーブル
• MCU コンバーター V1
• MCU コンバーター V2
• 複数のリード線付き MCU ケーブル
• EEPROM チップアダプター
• ベンツ赤外線アナログ収集キー
• 複数のリード線付き MCU ケーブル
• EEPROM コンバーター
• ユーザーマニュアル
