LAUNCH X431 O2-2 スコープボックス オシロスコープ 4チャンネル 100MHz USB DC 車載オシロスコープ PRO3S+ V5.0/PAD V/ PAD VII で動作
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | LAUNCH X431 O2-2 Scope Box |
| モデル番号 | 打ち上げX431 O2-2 スコープボックス |
| 最小注文数量 | 1 |
| 価格 | $550 |
| パッケージの詳細 | 44*38*14cm /4.9KG |
| 受渡し時間 | 1営業日 |
| 支払条件 | T/T、ウェスタンユニオン、MoneyGram |
| 供給の能力 | 1000 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モデル名 | 打ち上げX431 O2-2 スコープボックス | 原産地 | 中国本土 |
|---|---|---|---|
| 品質 | 優良 | 帯域幅 | 100MHz |
| 上昇時間 | ≤3.5ns (典型) | 最大採取率 | 1Gbps (4チャンネル) |
| 入力抵抗 | 1MΩ±1.5% | ||
| ハイライト | 車載オシロスコープ,4チャンネル 100MHz オシロスコープ,Launch X431 100MHz オシロスコープ |
||
製品の説明
製品の説明
Launch O2-2 Scope Boxを使用すると、特定の波形をキャプチャできるため、他のスコープと比較して70％効率が向上します。将来の分析のために高解像度の波形データを記録および再生する機能を備えています。仮想キーボードをクリックするだけで名前や文字を入力できるため、プロセスが合理化され、90％の効率向上に貢献します。
複雑な電気的故障を解決するためのLAUNCH O2-2 Scope Box新しいデザインとアップグレードされたハードウェアを特徴とするLAUNCH O2-2 Scopeboxは、センサー、アクチュエーター、回路など、さまざまな電気部品の高レベルの故障を検出できる、多用途で使いやすいアドオンモジュールです。O2-2アプリケーションを介してX-431シリーズのスキャンツールと統合することにより、正確で決定的な診断障害を提供し、ショップと技術者がスキャンツールの機能を拡張できるようにします。
決定的な診断結果を得るために、O2-2アプリケーションを介してX-431シリーズのスキャンツール（X431 PRO ELITE、X431 Throttle、X431 Pad II AE、X431 Torque、X431 Turbo、X431 Pro3S +、X431 PAD V、X431 PAD VII、X431 IMMO Elite、X431 IMMO PLUSなど）と統合します。
ハイライト:
4チャンネル
帯域幅100MHz
自動構成
ワンクリックで波形を保存
カーソル測定
ワンクリックプリセット波形パラメータ設定
デモモード
オンラインヘルプ
波形数学演算
23の自動測定
特徴:
1. ECUのトラブルシューティングと診断
2. 将来の分析のために高解像度の波形データを記録および再生する機能を備えています。ワンキーイネーブル機能により、ユーザーはキャプチャできます
3. 他のスコープと比較して、プロセスを70％効率化する特定の波形
4. 23種類の自動測定にアクセスでき、1つの画面に表示されるため、簡単に切り替えることができます
5. 仮想キーボードをクリックするだけで名前や文字を入力できるため、この操作によりプロセスが合理化され、90％の効率が向上します
6. 最大50Mのバッファメモリ
7. ズームイン/アウト機能を使用して、詳細を確認します
8. 設定ファイルとして保存できるカスタマイズ可能な個人システム設定
9. 自己校正機能により、最大測定精度を得るためにオシロスコープ信号パスを最適化できます
10. 加算、減算、乗算、FFT機能などの波形数学演算を拡大し、高レベルの波形分析を行います
11. 回路、センサー、アクチュエーター、点火テストなどを含む複数の自動車テスト
多言語ユーザーインターフェース
12. ラップトップ、タブレットなどの外部デバイスへのUSB Suncデータ転送。
機能:
複数の車両プリセットプロジェクトテストをサポート
回路、センサー、アクチュエーター、点火テスト、通信テスト、組み合わせテストなど、さまざまな自動車プリセットプロジェクトテストをサポートし、各テストのさまざまなパラメータと特定の接続方法をプリセットします。
23の自動測定設定
23の自動測定設定が1つの画面に表示され、一目でわかり、軽くタッチするだけでクリックできます。ワンクリッククリアをサポートし、ページをめくったり、何度も検索したりする退屈さを排除し、自動測定を使いやすく便利にします。
クイックトリガーソース切り替え
エッジ、パルスなどのトリガーをサポートします。シンプルで直感的なトリガー設定と高速トリガーソース切り替え方法により、オシロスコープアプリケーションの最も難しい部分が非常に簡単になります。
ワンクリックで波形プリセットパラメータをすばやく作成
波形をテストするときは、現在のインターフェースの既存の設定をワンクリックで波形プリセットパラメータとして保存できます。後で同様の波形をテストする場合は、繰り返し設定することなく、プリセットパラメータを直接ロードできます。
ワンクリックで波形をすばやく保存
現在画面に表示されている波形をワンクリックで素早く保存し、指定された形式で自動的に保存します。後で表示するための参照チャネル波形として直接使用できます。
便利なカーソル操作
水平および垂直カーソルをそれぞれワンクリックでオンにします。各カーソルは個別にドラッグでき、カーソルトラッキングも簡単なハイライトタッチで直接実装され、全体的な効率が80％以上向上します。
カーソル/位相ルーラーの変更をサポート
波形をズームイン/アウトすると、カーソルと位相スケールがそれに応じて変化し、測定範囲は変わりません。
2点タッチをサポートし、波形を垂直または水平にズームインまたはズームアウトできます
2点で水平または垂直にドラッグして、波形を水平または垂直にズームインまたはズームアウトします。
デモンストレーション機能をサポート
オシロスコープを接続せずに、一般的な機能をデモンストレーションするためのプリセット正弦波形。
波形数学演算をサポート
2つのチャネル波形の加算、減算、乗算、除算計算に加えて、高速フーリエ変換をサポートします。
Launch O2-2 Scope BoxとLaunch O2-1 Scope Boxの比較
| モデル | O2-1 | O2-2 |
| チャンネル | 4 | 4 |
| 帯域幅 | 100MHz | 100MHz |
| 立ち上がり時間 | ≤3.5ns（標準） | ≤3.5ns |
| 最大サンプリングレート | 1Gbps（4チャンネルの場合） | 1Gbps |
| 入力抵抗 | 1MΩ±1.5% | 1MΩ±1.5% |
| ストレージ深度 | 50M | 10M |
| サンプリングビット数 | 8ビット | 8ビット |
| 垂直精度 | 3% | 3% |
| 垂直ギア | 5mV〜10V | 5mV〜10V |
| 反転 | サポート | サポート |
| チャネル結合 | DC、AC | DC、AC |
| タイムベースギア | 5ns〜1ks | 1ns-1ks |
| タイムベース精度 | 20ppm | 20ppm |
| サンプリングモード | 通常 | 通常 |
| CANBusデコード | CAN、LIN | CAN、LIN |
| トリガータイプ | エッジ、パルス幅 | エッジ、パルス幅 |
| トリガーモード | 通常、自動、シングルSEQ | 通常、自動、シングルSEQ |
| トリガー結合 | DC、ノイズ除去 | DC、ノイズ除去 |
| 数学 | ダブルウェーブFFT | ダブルウェーブFFT |
| ディスプレイ | YT、ズーム、ロール | YT、ズーム、ロール |
| ロールモード | 200ms/div〜1000s/div | 200ms/div〜1000s/div |
| 自動構成 | サポート | サポート |
| 自動測定 | 23 | 23 |
| カーソル | 水平カーソル、垂直カーソル | 水平カーソル、垂直カーソル |
| 電源 | USBポート、DC INポート | USBポート、DC INポート |
| データ転送方法 | USB | USB |
| 車両構成オプション | 回路、センサー、アクチュエーター、点火 | 回路、センサー、アクチュエーター、点火 |
| 動作温度 | 0℃〜50℃ | 0℃〜50℃ |
| 電源範囲 | USB：5V/1A DC：12V/24V |
USB：5V/1A DC：12V/24V |
| 互換性 | さまざまなタブレットの解像度には、さまざまなAPPが必要です | 1つのAPPは、複数のタブレットの解像度と互換性があります |
| マルチタッチジェスチャ | いいえ | 2点タッチをサポートし、波形を垂直または水平にズームインまたはズームアウトできます |
| 車両構成 | いいえ | 各テストプロジェクトは、オンラインヘルプドキュメントをサポートできます（ヘルプドキュメントは後でニーズに応じてコンパイルされます） |
| ファームウェアのアップグレード | 手動アップグレード | オンラインアップグレードをサポート |
| トリガー | 通常のトリガー待機中に波形観測を拡張することはできません。 | 通常のトリガー待機中に正常に使用できます。 |
| デモ機能 | いいえ | はい |
| 分割画面 | いいえ | はい |
| サンプリングレート | シングルチャネル1G/s、2チャネル以上は250M/sのみ | シングルチャネル1G/s、2チャネル500M/s、複数チャネル250M/s |
| 開始時間 | 2〜3秒 | 約16秒 |
| 消費電力 | 約6W | 約7.5W |

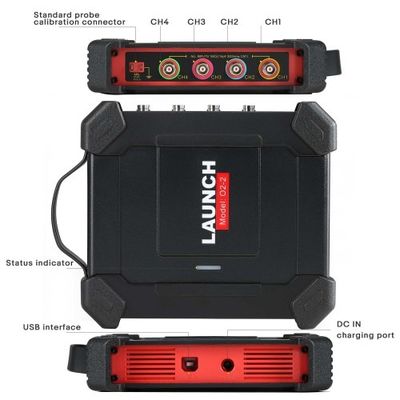

ケーブルの接続方法
さまざまなアプリケーションシナリオには、さまざまな接続方法が必要です（どのアプリケーションシナリオでも、次の接続が必要です）。
まず、ダブルクリップ電源ケーブルを介してオシロスコープボックスに電源を供給します。ダブルクリップ電源ケーブルの一方の端をオシロスコープボックスの電源インターフェースに接続し、もう一方の端を車両のバッテリーに接続して電源を供給します（赤はプラス極に接続し、黒はマイナス極に接続します）。
注：* PADVIIシリーズタブレットはUSB電源をサポートしています。
2. USBケーブルのType B端子をオシロスコープのType Bインターフェースに接続し、もう一方の端を診断デバイスのUSBインターフェースに接続します。
仕様:
| チャンネル | 4 |
| 帯域幅 | 100MHz |
| 立ち上がり時間 | 3.5ns（標準） |
| 精度 | ±3% |
| 入力インピーダンス | 1M ±1.5% |
| 入力タイプ | シングルエンド、BNCコネクタ |
| 入力結合 | DC、AC |
| 過負荷保護 | シングル入力で±200V |
| タイムベース範囲 | 1ns〜1ks（1チャネル） |
| 1ns〜1ks（2チャネル） | |
| 1ns〜1ks（4チャネル） | |
| 垂直解像度 | 8ビット |
| バッファメモリ | 10M（4チャネルの場合） |
| 電源インターフェース | USBポート、DC INポート |
| データ交換経由 | USB |
| トリガーモード | 通常、自動、シングルSEQ |
| 高度なトリガー | エッジ、パルス幅 |

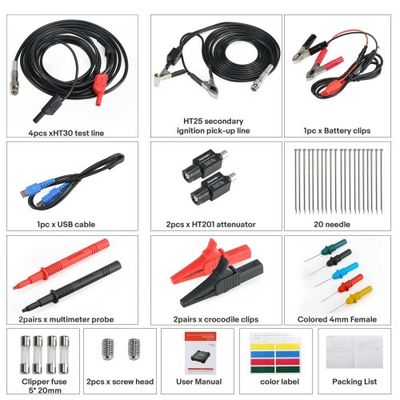

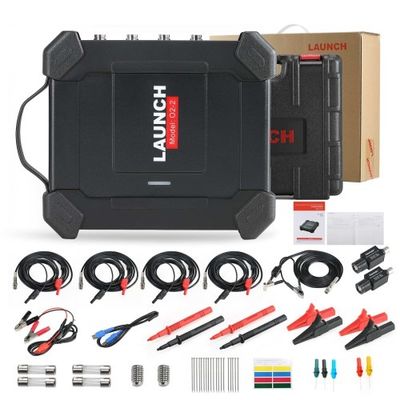

パッケージリスト:
1個x Launch O2-2メインユニット
1個x BNC〜4mmインターフェーステストケーブル
1個x二次点火ピックアップケーブル
1個x USBケーブル
1個x 20：1アッテネーター
1個xマルチメータプローブ
1個xバッテリークリップ
1個xピアスプローブセット
2個xワニ口クリップ
1個x独立点火延長ケーブル
1個x COP独立点火プローブ
