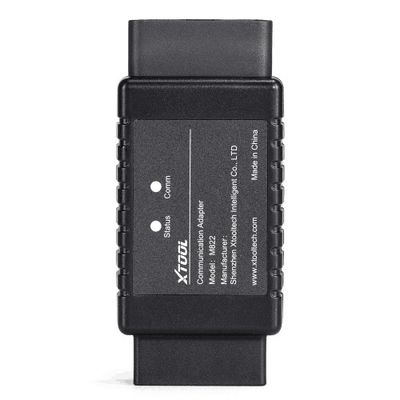

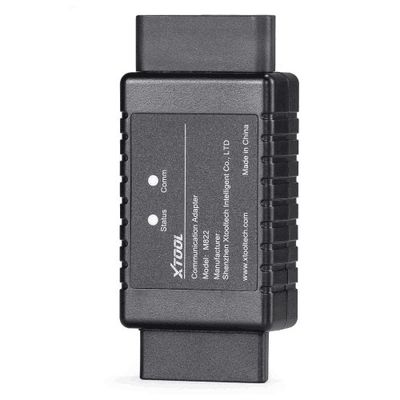

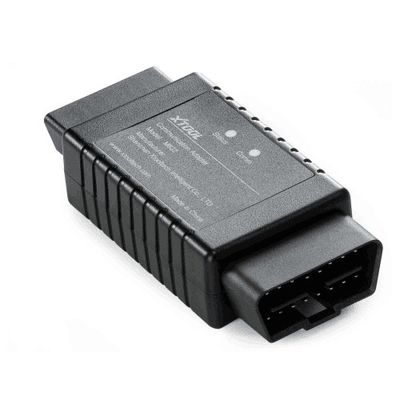

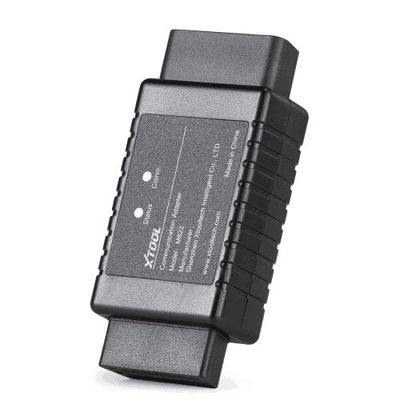

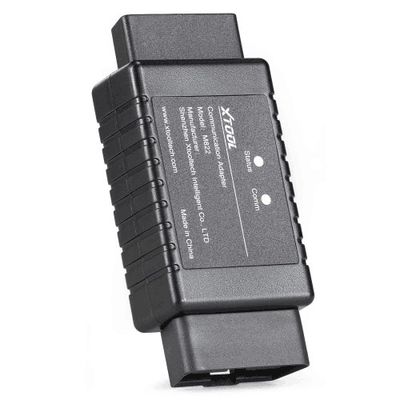

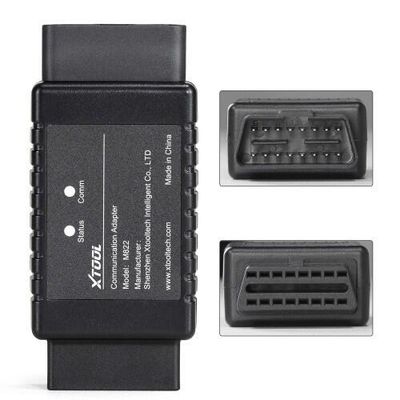

XTOOL M822 TOYOTA アダプタは,X100PAD3/X100PAD エリート/X100MAX用のKC501/KS-1エミュレーターと動作する.

製品の説明

XTOOL M822アダプターキープログラマー For Toyota 8A/Mercedes-Benz AIl Keys Lost Work With XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

M822 TOYOTAを使用 アダプターを使用すると、計算時間を最大65％節約したり、キーエミュレーターを何百回も抜き差しする手間を省くことができます。

必要なツール:

XTOOLタブレット（X100PAD Eliteを例として、XTOOL X100 PAD3、X100 PAD3 SE、X100 MAX、D8、D8BT、D9、D9PRO、A80、A80PRO、A80PRO MASTER、IP616、IP819、IP819TP、IK618）

メインケーブルとOBD2-16コネクタ

M822通信アダプター

トヨタ8A専用配線ハーネス

KC100キープログラマー

KS-1トヨタキーエミュレーター

ネットワーク接続

対応車種:

2014～2019

トヨタ レビン
カローラ
RAV4
プラド
ランドクルーザー
カムリ
ハイランダー
レイズ
シエナ
ハイエース
ハイラックス
クラウンクルーガー
イモビライザーボックスF3-F4-K6-S6付きのAygo

注:これは、“H”チップブレードキーを備えたアメリカモデルとは互換性がありません。これらのモデルについては、X100PAD3/X100PAD Elite/X100MAXでサポートされているIMMOリセット機能を使用してください。

接続方法

OBD経由で接続:

KC100/KC501をUSB経由でデバイスに接続し、KS-1を準備します。
メインケーブルを使用して、デバイス（またはVCIボックス）をM822アダプターに接続します。
OBDポートを使用して、トヨタケーブルを車に接続します。
車のバッテリークリップを取り外し、バッテリークリップを使用してケーブルをバッテリーに接続します。
ヒューズボックスからヒューズを取り外し、ケーブルを差し込みます。
トヨタケーブルから12V DCオスコネクタを見つけ、メインケーブルから12V DCメスコネクタに接続します。

注:

車種によって接続方法が異なる場合があります。場合によっては、延長ケーブルが必要になる場合や、ヒューズが異なる場合があります。車両とヒューズボックスへの接続については、XTOOLタブレットで詳細な配線図を確認してください。

ベンチで接続:

KC100/KC501をUSB経由でデバイスに接続し、KS-1を準備します。
イモビライザーをトヨタベンチケーブルに接続します。
メインケーブルとトヨタベンチケーブルをM822アダプター経由で接続します。
12V DCアダプターをメインケーブルに接続します。

M822を使用してトヨタ8Aのすべてのキーを紛失した場合の対処方法:

1. トヨタソフトウェア（V26.90以降）を開き、次のメニューに進みます：タイプ別–すべてのブレードキー紛失（8A）。その後、このメニューが表示されます。
2. イモビライザーデータの読み取りを選択します。ネットワークに接続するように通知され、車両への接続方法が指示されます。「配線図」で詳細な接続方法を確認してください。
3. 車に正しく接続したら、「OK」をクリックすると、デバイスがイモビライザーからデータを抽出します。これには3分もかからないので、しばらくお待ちください。
4. データが読み込まれたら、データファイルに名前を付けて、Adapter/Toyotaフォルダーに保存できます。
5. M822アダプターを取り外し、車両を元の状態に戻します。
6. KC100/KC501が接続され、KS-1が準備されていることを確認し、デバイスがまだネットワークに接続されていることを確認してから、「8Aシミュレートキーの生成」メニューをクリックし、前に保存したデータファイルを選択します。
7. キーの位置を選択します。すべての位置にIDがありますが、そのうちのいくつかは登録済みのキーに対応していることに注意してください。通常、（キーが消去されていない場合）キーの位置1または2に登録済みのキーがあります。
8. KC100またはKC501をデバイスに接続し、KS-1をスロットに入れます。エミュレートされたサブマスターキーが生成されます。
9. エミュレートされたキーが生成されたら、エミュレートされたキーが使用できるかどうかを確認してください。そうでない場合は、手順6～8を繰り返し、別のキーの位置に変更することを忘れないでください。エミュレートされたキーを確認するには、未プログラムのキーからチップを取り出し、KS-1をイグニッションスイッチに近づけ、キーを挿入して車が始動できるかどうかを確認します。イモビライザーインジケーターライトも消灯します。
10. キーが使用できる場合は、「OBDプログラミング機能」に進みます。エミュレートされたサブマスターキーを使用すると、残りのプロセスはキーの追加と同じになります。最初に登録済みのキーの数を確認することをお勧めします。
注：エミュレートされたKS-1は登録済みのキーとして表示されないため、キー番号には表示されません。
11. 「キーの追加」をクリックし、表示される通知を確認してから、KS-1をイグニッションスイッチに近づけ、新しいキー（チップなし）をイグニッションスイッチに挿入してオンにします。
12. イモビライザーインジケーターが点灯し続ける場合は、イグニッションをオフにし、新しいキーを取り出し、新しいキーの中にチップを取り付け、キーをイグニッションスイッチに挿入します。イグニッションをオンにしないでください。
13. イモビライザーインジケーターが点滅します。約1分間待ち、インジケーターが消えるかどうかを確認します。インジケーターが消えた場合は、キーが追加され、プロセスが完了しました。そうでない場合は、手順11～13を繰り返します。
14. 完了したら、キーの数を再度確認し、以前の結果と比較して、キーが車両に登録されているかどうかを確認します。

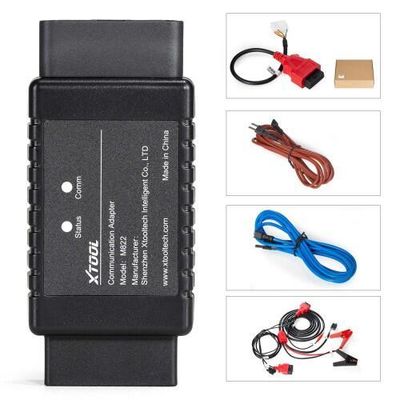

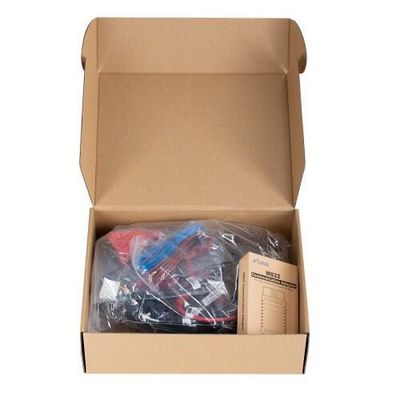

パッケージリスト:

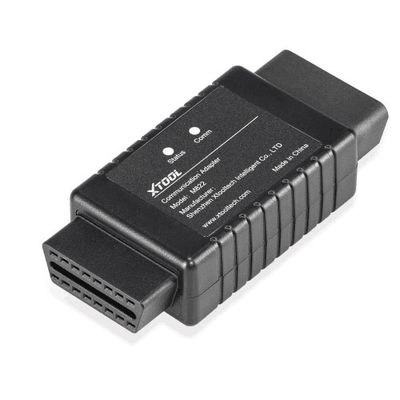

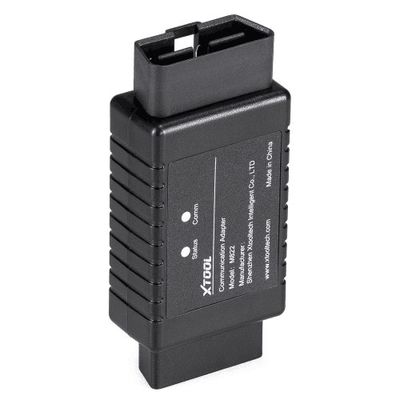

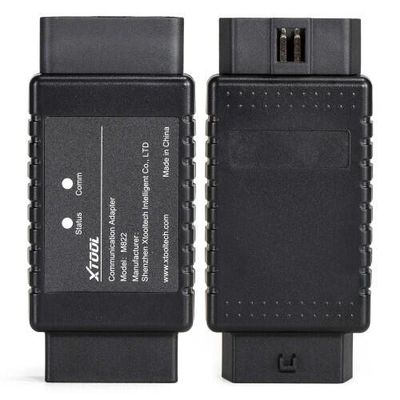

1個 x XTOOL M822 TOYOTA アダプター
