XTRUCK Y005 トラック NOx センサーテスター 基本 CAN 診断ツール NOx センサー & CAN バス障害診断 12V/24V

説明：Xtruck Y005 NOx センサー検出器は、車両整備士が CAN バスまたはモジュールの問題を簡単かつ迅速に特定できるように設計されています。
Xtruck Y005 NOx センサー検出器を使用すると、CAN 回路の欠陥や NOx モジュールの損傷をより迅速に見つけることができます。
主な機能：

1. CAN バスラインまたはモジュールに問題があるかどうかを迅速に検出2. 窒素酸化物モジュールが損傷しているかどうかを迅速に検出

3. 整備士が問題を特定するのを迅速に支援
テスト済みモデルのリスト：
ソフトウェアアップデート：

オンラインアップデート & 無料

保証：1 年間の保証、生涯アフターサービス

使用方法1. メインテストラインの一方の端をデバイスに接続し、もう一方の端を窒素および酸素センサーに接続します。

2. 窒素および酸素センサーの加熱

3. 窒素および酸素センサーを接続し、NOx センサーテストをクリックして、24V または 12V NOx センサーテストを選択します。4. 対応するモデルを選択します。
5. 接続が完了したら、「Go」ボタンをクリックし、窒素および酸素センサーのテストに入ります。300 秒後、窒素および酸素濃度と酸素濃度が表示されます。窒素および酸素センサーが損傷している場合、マシンは対応する障害コードを報告します。
操作説明：
1、メインテストラインとデバイスの接続方法は右図の通り
2、電源を 3 秒間押してメニューに入ります。右図の通り

1) CAN バスノード検索この機能は、OBD インターフェースを介して失われたノードを見つけるのに役立ち、CAN バス上のデバイスを見つけることができます。
ステップ 1：
メインテストラインの一方の端をデバイスに接続し、もう一方の端を車両検出ポート OBD に接続します。

ステップ 2：
配線ハーネスが正しく接続されている場合は、デバイスの CAN ノードをクリックして自動的に検索します。数秒待つと、デバイスは車両の障害のない CAN モジュールを自動的に検索します。
2) 窒素および酸素センサーテスターステップ 1：メインテストラインの一方の端をデバイスに接続し、もう一方の端を窒素および酸素センサーに接続します。ステップ 2：
ステップ 4：対応するモデルを選択します注：窒素および酸素センサー自体を加熱して、窒素と酸素および酸素の濃度を正確に測定する必要があります。外部 24V 電源が必要、または 24V バッテリーの電源を使用してください。標準の手順に従わないと、デバイスや車両が損傷する可能性があり、当社は法的責任を負いません。
ステップ 3：

窒素および酸素センサーを接続し、NOx センサーテストをクリックして、24V または 12V NOx センサーテストを選択します。
注：窒素および酸素センサーの電源が 24V/12V であることを確認してください。誤った選択は、窒素および酸素センサーを損傷させます。
ステップ 4：対応するモデルを選択します方法 1：「自動識別テスト」を選択すると、マシンは窒素および酸素センサーに応じてモデルを自動的に識別します。（このデータは、整備士の参考としてのみ提供され、整備の唯一の基準として使用されるものではありません。）
方法 2：「手動識別テスト」を選択し、窒素および酸素センサーの異なるタイプに応じて、対応するテストプログラムを手動で選択します。
CAN ラインが正しく接続されていない場合、または窒素および酸素センサーに問題がある場合、CAN 信号が見つかりません。ステップ 5：
接続が完了したら、「Go」ボタンをクリックし、窒素および酸素センサーのテストに入ります。300 秒後、窒素および酸素濃度と酸素濃度が表示されます。窒素および酸素センサーが損傷している場合、マシンは対応する障害コードを報告します。

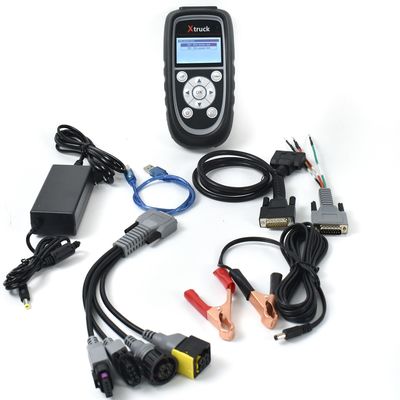

パッケージ内容：
1 個 x Xtruck Y005 メインユニット
1 個 x 電源アダプター

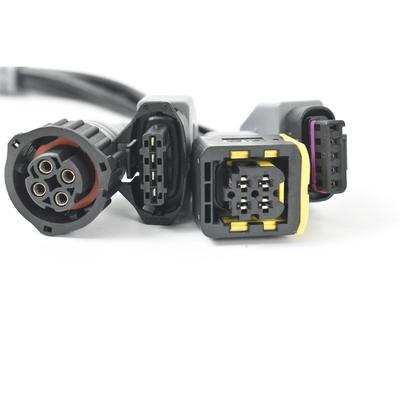

1 個 x 4 in 1 窒素および酸素テストライン

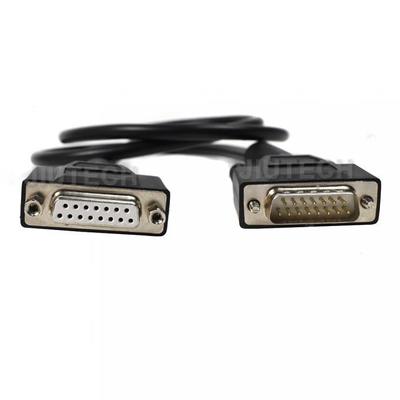

1 個 x DB15 メインテストライン
1 個 x デバイスアップデートライン


1 個 x シガレットライターライン (オス & メス)
