Xtruck Y005 NOxセンサー診断ツール CAN バス欠陥診断 HD トラック 24V/12V

デスクリップション:
Xtruck Y005 NOxセンサー検出器は,車両メンテナンスの技術者がCANバスまたはモジュールの問題を簡単に迅速に判断するのに役立ちます.
Xtruck Y005 NOxセンサーで,CAN回路の欠陥やNOxモジュールの破損をより早く見つけることができます.

メイン機能:

1. CANbus ラインやモジュールに問題があるかどうかを迅速に検出
2窒素酸化モジュールが損傷しているかどうかを迅速に検出
3. メンテナンススタッフが問題を判断するのを迅速に助けます

試験されたモデル一覧:

ソフトウェア更新:オンライン更新 & 無料

保証:1年間の保証 終身販売後サービス

どうやって使うの?

1ほら試験線の一端は装置に接続され,もう一端は窒素と酸素センサーに接続される.
2窒素と酸素センサーの加熱
3窒素と酸素センサーを接続し,NOxセンサーテストをクリックし,24Vまたは12VNOxセンサーテストを選択
4対応モデルを選択します.
5接続が完了すると,ボタンをクリックして,窒素と酸素センサーのテストを入力します. 300秒後,窒素と酸素濃度と酸素濃度が表示されます.窒素と酸素センサーが損傷した場合,機械は対応した故障コードを報告します.

操作装置オプション:
1"右図のように,主要試験線と装置の接続方法"
2右のメニューに表示されているように,メニューを入力するために3秒間電源を押してください.

(1) CANバスノード検索
この機能は,デバイスを見つけることができるOBDインターフェースを通じて,thelostノードを見つけるのに役立ちますCAN バスで
ステップ1:主要試験線の片端は装置に接続され,もう片端は車両検知ポートOBD
ステップ2自動的に検索するには,デバイス CANノードをクリックします.
数秒待って,デバイスは自動的に車両の欠陥のないCANモジュールを探します

(2) 窒素と酸素センサーテスト
ステップ1:主要試験線の片端を装置に接続し,もう片端を窒素と酸素センサーに接続します.
ステップ2窒素と酸素センサーの加熱
注: 窒素と酸素センサー自体は,窒素と酸素と酸素濃度を正確に測定するために加熱する必要があります. 24Vの外部電源が必要です.または24Vバッテリーの電力を使用します標準的な手順に従わない場合,デバイスと車両にダメージを与えることができ,会社には法的責任はありません.
ステップ3窒素と酸素センサーを接続し,NOxセンサー試験をクリックし,24Vまたは12VNOxセンサー試験を選択します.
注:窒素と酸素センサーの電源が24V/12Vであることを確認してください.間違った選択は窒素と酸素センサーを損傷します.
ステップ4:対応モデルを選択
方法1: 自動識別試験を選択すると,機械は窒素と酸素センサーに従ってモデルを自動的に識別します.(このデータは,メンテナンスのスタッフのみの参考になります.維持費の唯一の基準ではない.
方法2: 選択する "手動識別試験"と,異なるタイプの窒素と酸素センサーに応じて,手動で対応する試験プログラムを選択する
CAN線が正しく接続されていない場合,または窒素と酸素センサーに問題がある場合は,CAN信号が見つからない.
ステップ5
接続が完了すると,Goボタンをクリックし,窒素と酸素センサーのテストを入力します. 300秒後,窒素と酸素濃度と酸素濃度が表示されます.窒素と酸素センサーが損傷した場合,機械は対応した故障コードを報告します.

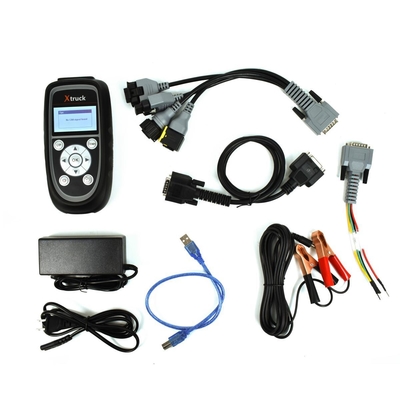

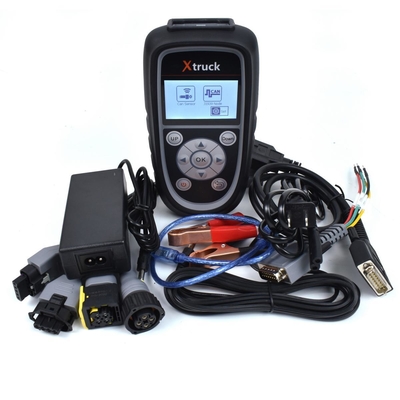

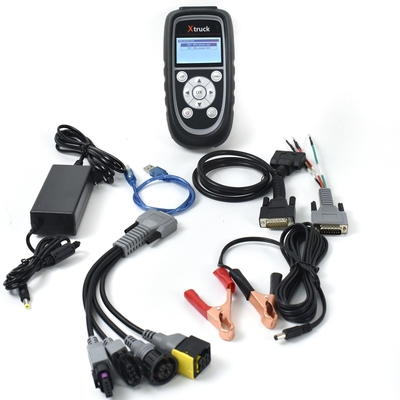

パッケージには:

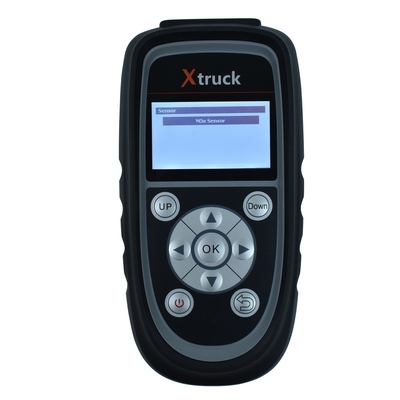

1pc x Xtruck Y005 メインユニット
1pc × 電源アダプター

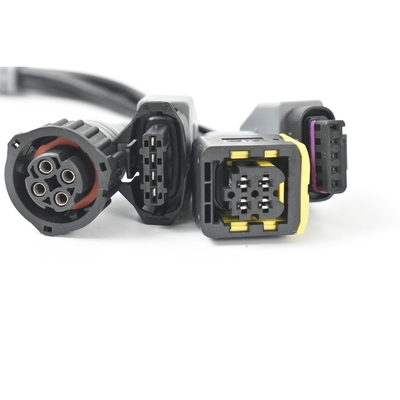

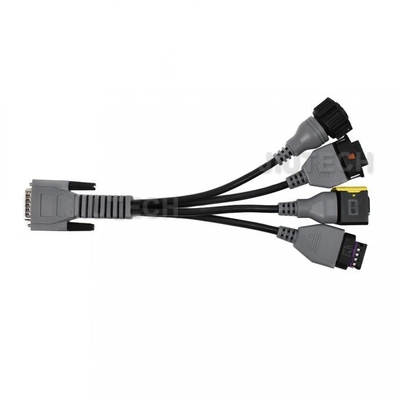

1pc × 1つの窒素と酸素テストラインに4個

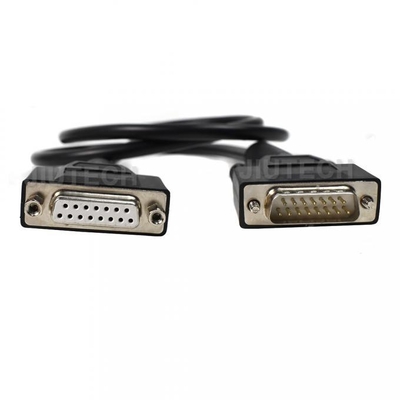

1pc x DB15 メインテストライン
1pc x デバイス更新ライン
1pc x タバコの点灯器ライン (男性&女性)
