XTOOL M821 M822 メルセデスベンツアダプター KC501/X100 Pad3/X100 Max キープログラマー対応 メルセデスベンツ 全キー紛失用

製品説明

XTOOL M821 M822 アダプタ KC501/X100 Pad3/X100 Max キーのプログラマー

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapterは,複数のメルセデス・ベンツモジュールのためのすべてのキー失われたプログラミングを完成し,最適化するために使用されます.M821 アダプタで,計算時間の65%まで節約できます鍵エミュレーターを 何百回も 入れたり外したりすることから 節約できます

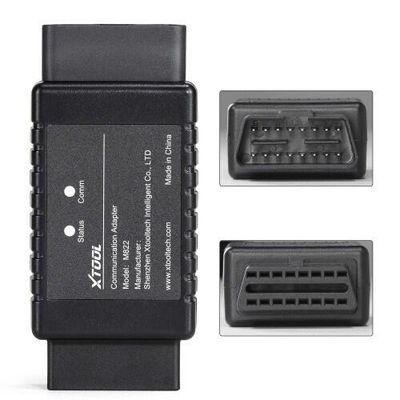

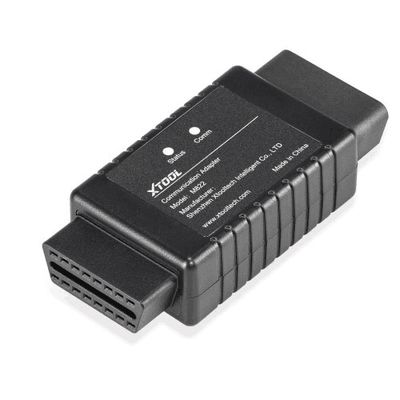

XTOOL M821 アダプターの特徴:

1. OBD-16ポート:J1Z02_BENZ通信ケーブルに接続したり,DuPontケーブル経由でEIS/EZSモジュールに接続するために使用されます.
注意: 車のOBDポートに直接接続しないでください.

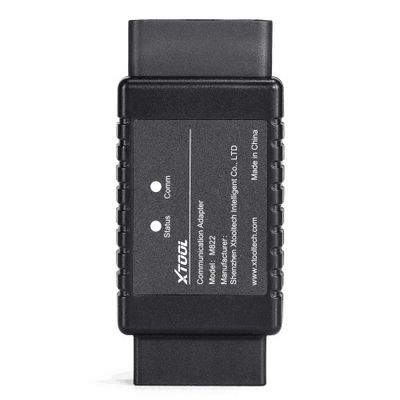

2. ステータスライト: アダプタの電源状態を表示します. 赤色灯が点灯すると,電源が点灯していることを示します.
3. コムライト: アダプターの通信状態を表示します. 青いライトが点灯すると,アダプターがタブレットと通信していることを示します.
4DB15ポート: XTOOL タブレットのメインケーブルに接続するために使用されます.
注: M821 アダプターに接続する前に,OBD2-16 コンネクタをメインケーブルから切り離してください.

警告:
1XTOOLで作業する必要があります.KC501,PAD3,PAD3 SE
2まず,メルセデス・ベンツ・キー プログラミングソフトウェアを 最新バージョン27に更新してください.10
3メルセデス・ベンツ すべての鍵の失われたプログラミング機能は,オンラインで行う必要があります. 処理時にテーブルネットワークに接続されていることを確認してください.



XTOOL M821 アダプタ接続方法

1デバイスにKC501をUSBで接続します
2メルセデス・ベンツIRエミュレーターを KC501 に接続する.
3メインケーブルからOBD2コネクタを切り離し,その後メインケーブルを使用してデバイス (またはVCIボックス) をM821アダプタに接続します.
412V電源をメインケーブルに接続します.
5. J1K02_BENZ ケーブルを使用して,EIS/EZS モジュールを M821 アダプタに接続します.接続詳細についてはデバイスを確認してください.
注: M821 アダプターとEIS/EZS モジュールをJ1K02_BENZケーブルで接続する際に,デバイスの画像を確認してください.
注: Mercedes-Benz IR エミュレーターは,動作時にモジュールのスロットに接続する必要があります.
注: VCI ボックスが付属しているデバイスでは,M821 アダプタをメインケーブルを使用して VCI ボックスに接続し,Bluetooth 経由で VCI ボックスをデバイスに接続します.
このデバイスの接続詳細はデバイス内で確認できます

XTOOL M821 アダプターサポート EIS モジュール

W164 (旧) W166 (旧) W204 (新) W212 (新)
W164 (NEW) W216 W221 W211

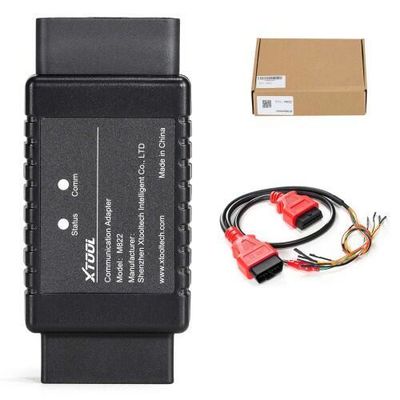

パッケージ一覧:

1pc × メルセデス・ベンツ AKL アダプター

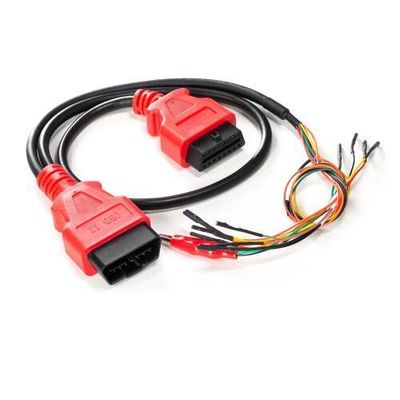

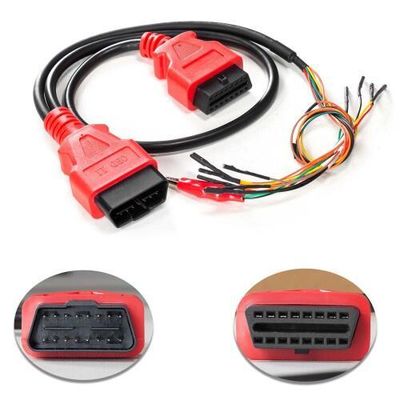

1pc x J1K02_BENZ ワイヤリングハーネス
1pc x M821 簡単なガイド
